霍尼韋爾 V4BFW16 對夾蝶閥

V4BFW16-080-125U-2-050U-050-012-112-016-500-400對夾蝶閥配OM-P1-E比例開關調節型控制執行器,OM-E 系列電動執行器可以應用于商業樓宇、公共建筑及城市管網的水系統或通風系統中,可以實現調節量或開關量控制.

咨詢熱線：021-34170098

立即咨詢

產品介紹

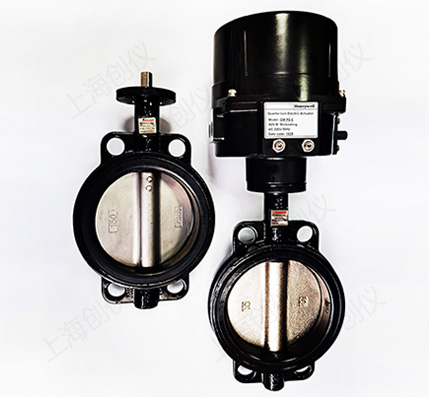

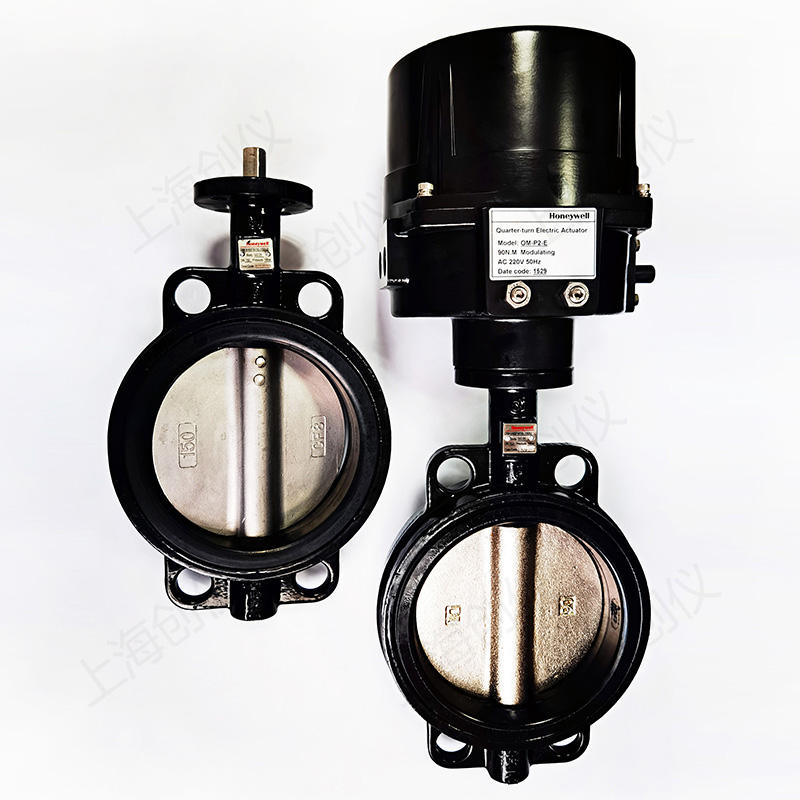

對夾蝶閥V4BFW16-080-125U-2-050U-050-012-112-016-500-400

配OM-P1-E比例開關調節型控制執行器

特點

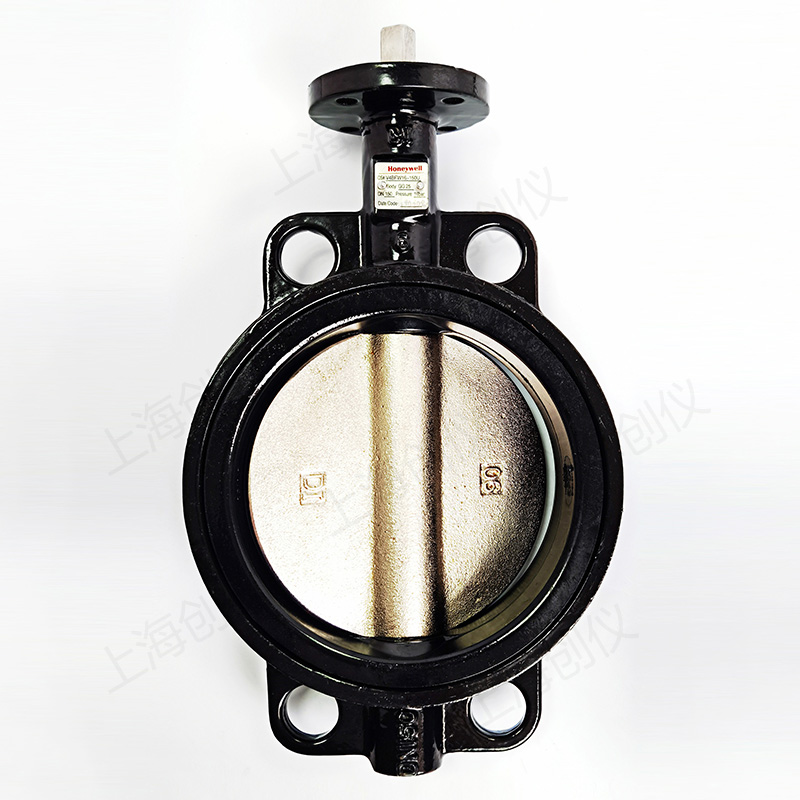

- 鑄鐵閥體，對夾式
- 口徑范圍 (DN50...600)
- 控制方式：開關及模擬型
- 可視機械位置指示
- 防結露加熱器和 2 個限位開關
- 防護等級為 IP67
技術參數
口徑： DN50-DN600
壓力： PN16
溫度： -10 至 90℃
閥體：鑄鐵 GG25(DN50 ~ DN150) GGG400(DN200 ~ DN600)
閥桿：不銹鋼 SS416
閥板：環氧樹脂涂層
密封圈： EPDM
執行頭
馬達： 220VAC, 50/60Hz
角度： 90o ±5o
防護等級：IP67 防水
環境溫度：-5 至 65℃
指示：連續位置指示
加熱器：防結露
蝶閥執行器 OM-1F
蝶閥執行器 OM-2F
蝶閥執行器 OM-3F
蝶閥執行器 OM-4F
蝶閥執行器 OM-6-E
蝶閥執行器 OM-8-E
蝶閥執行器 OM-9-E
蝶閥執行器 OM-P10-E
蝶閥執行器 OM-P1-E
蝶閥執行器 OM-P2-E
蝶閥執行器 OM-P4-E
蝶閥執行器 OM-P6-E
蝶閥執行器 OM-P7-E
蝶閥執行器 OM-P9-E
電動蝶閥 V4BFW16-050-2
電動蝶閥 V4BFW16-050U
電動蝶閥 V4BFW16-065-2
電動蝶閥 V4BFW16-065U
電動蝶閥 V4BFW16-080-2
電動蝶閥 V4BFW16-080U
電動蝶閥 V4BFW16-125-2
電動蝶閥 V4BFW16-125U
電動蝶閥 V4BFW16-150-2
電動蝶閥 V4BFW16-150U
電動蝶閥 V4BFW16-250-2
電動蝶閥 V4BFW16-300-2
電動蝶閥 V4BFW16-300U
電動蝶閥 V4BFW16-400
電動蝶閥 V4BFW16-400-2
電動蝶閥 V4BFW16-450
電動蝶閥 V4BFW16-450-2
電動蝶閥 V4BFW16-500-2
電動蝶閥一體閥 V4ABFW16-100-112
電動蝶閥一體閥 V4ABFW16-400-012
電動閥門 V4-BLC-GP16-G150
概述

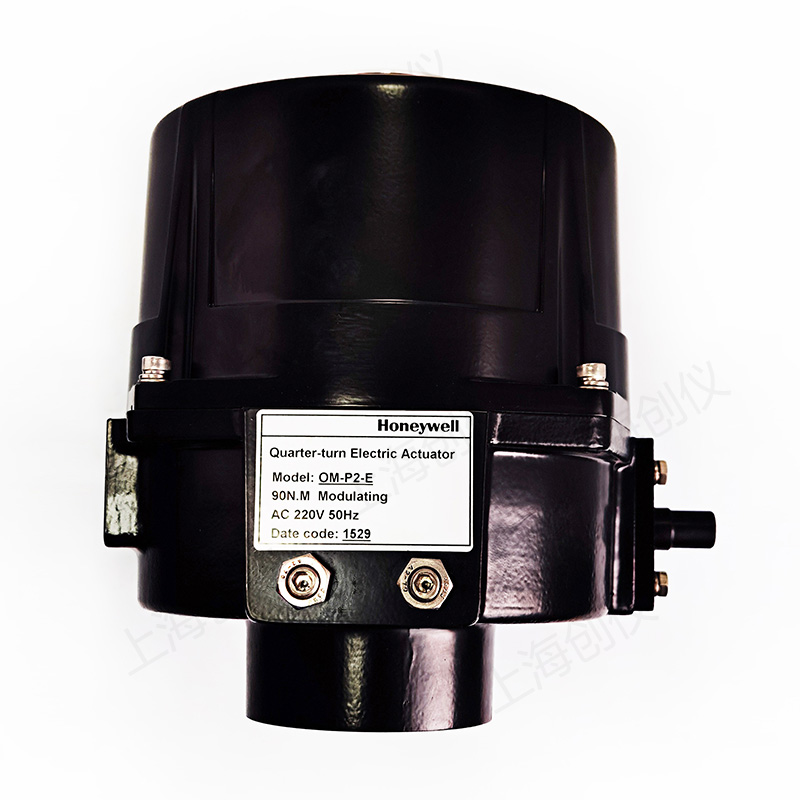

OM-E 系列電動執行器可以應用于商業樓宇、公共建筑及城市管網的水系統或通風系統中,可以實現調節量或開關量控制.
OM-E系列的調節型產品可接受多種控制信號,如4~20mA, 1~5V或 2 ~10V(可現場設定).反饋信號.開關型的在開位和關位反饋無源干結點信號；調節型的是模擬信號（2~10V或4~20mA）.
特征
- 型號全 (輸出扭矩 50-3500Nm)
- 開關控制或模擬量控制
- 強制手動操作，無需離合機構
- 位置自鎖
- 機械指針位置指示
- 加熱器預防冷凝；標準型號帶有輔助開關
- IP66 防護等級
規 格
電源: 220Vac, 50/60 Hz
運行時間: 行程 90o 5o
控制(調節型): 4~20mA, 1~5V 或 2~10V
反饋 (調節型): 4~20mA 或 2~10V
防護等級: IP66
環境溫度: -30℃ to +65℃
位置指示: 指針連續位置指示
強制手動操作: 無離合器設計
加熱器: 15W 220V 防冷凝
外殼材料: 鋁合金
外殼表面處理: 粉末噴涂
過載保護: 內置過熱保護，125 5℃停機，95 5℃恢復
訂貨型號（開關型） 訂貨型號（調節型）額定扭矩(Nm) 運行時間@ 50Hz (sec)功耗(Watts)手動操作 重量(Kg)
OM-1-E OM-P1-E 50 25 6 手柄 4
OM-2-E OM-P2-E 90 35 25 手輪 11
OM-3-E OM-P3-E 150 35 40 手輪 11
OM-4-E OM-P4-E 400 45 60 手輪 19
OM-5-E OM-P5-E 500 45 60 手輪 19
OM-6-E OM-P6-E 650 45 60 手輪 19
OM-7-E OM-P7-E 1000 55 90 手輪 38
OM-8-E OM-P8-E 1500 55 120 手輪 38
OM-9-E OM-P9-E 2000 95 120 手輪 78
OM-10-E OM-P10-E 2500 95 140 手輪 78
OM-12-E OM-P12-E 3500 95 200 手輪 82
說明：
1. OM-1-E和OM-P1-E的手動操作位置在執行器底部.
2. 調節型執行器的出廠默認輸入輸出信號均為4-20mA.
臺灣產型號：
OS# On-Off OS# Modulating Max Torque (Nm) Run Time at 60Hz (sec) Power Consumption (Watts)
OM-1 OM-P1 35 12 10
OM-2 OM-P2 90 15 40
OM-3 OM-P3 150 22 40
OM-4 OM-P4 400 16 120
OM-5 OM-P5 500 22 120
OM-6 OM-P6 650 28 120
OM-7 OM-P7 1000 46 180
OM-8 OM-P8 1500 46 220
OM-9 OM-P9 2000 58 180
OM-10 OM-P10 2500 58 220
OM-11 OM-P11 3000 58 250
OM-12 OM-P12 3500 58 300
V4 系列電動蝶閥概述：
V4 系列對夾式蝶閥可應用于制冷和加熱系統,也可應用于工業和水處理系統.
V4系列蝶閥有開關型,也有模擬調節型 (4~20mA,0(2)~10v, 1~5v) 可用 DIP開關選擇.
V4 系列對夾式蝶閥及執行器的相關配置如下：
口徑 ON/OFF 型號執行器型號型號執行器型號力矩(Nm) 時間(s/60Hz)功率 (Watts)Kvs (m3/h)

DN50 V4ABFW16-050-012 OM-1 V4ABFW16-050-112 OM-P1 35 12 10 109

DN65 V4ABFW16-065-012 OM-1 V4ABFW16-065-112 OM-P1 35 12 10 177

DN80 V4ABFW16-080-012 OM-1 V4ABFW16-080-112 OM-P1 35 12 10 243

DN100 V4ABFW16-100-012 OM-1 V4ABFW16-100-112 OM-P1 35 12 10 483

DN125 V4ABFW16-125-012 OM-2 V4ABFW16-125-112 OM-P2 90 15 40 822

DN150 V4ABFW16-150-012 OM-2 V4ABFW16-150-112 OM-P2 90 15 40 1270

DN200 V4ABFW16-200-012 OM-3 V4ABFW16-200-112 OM-P3 150 22 40 2550

DN250 V4ABFW16-250-012 OM-4 V4ABFW16-250-112 OM-P4 400 16 120 4342

DN300 V4ABFW16-300-012 OM-4 V4ABFW16-300-112 OM-P4 400 16 120 6708

DN350 V4ABFW16-350-012 OM-7 V4ABFW16-350-112 OM-P7 1000 46 180 9793

DN400 V4ABFW16-400-012 OM-8 V4ABFW16-400-112 OM-P8 1500 46 220 13467

DN450 V4ABFW16-450-012 OM-9 V4ABFW16-450-112 OM-P9 2000 58 180 17836
