液位開關mac-3
液位開關通過軟電纜與水泵連接控制液位.開關部份為完全密封的漂浮體,內部微動開關與電纜連接.漂浮位置由液面決定,微動開關控制水泵工作.
咨詢熱線：021-34170098
mac-3液位開關
簡 介
— 液位開關符合CEI EN 60730標準,滿足93/68/EEC指針的基本要求.
— 液位開關通過軟電纜與水泵連接控制液位.
— 開關部分為完全密封的漂浮體,內部微動開關與電纜連接.
— 漂浮位置由液面決定,微動開關控制水泵工作.
產 品 展 示

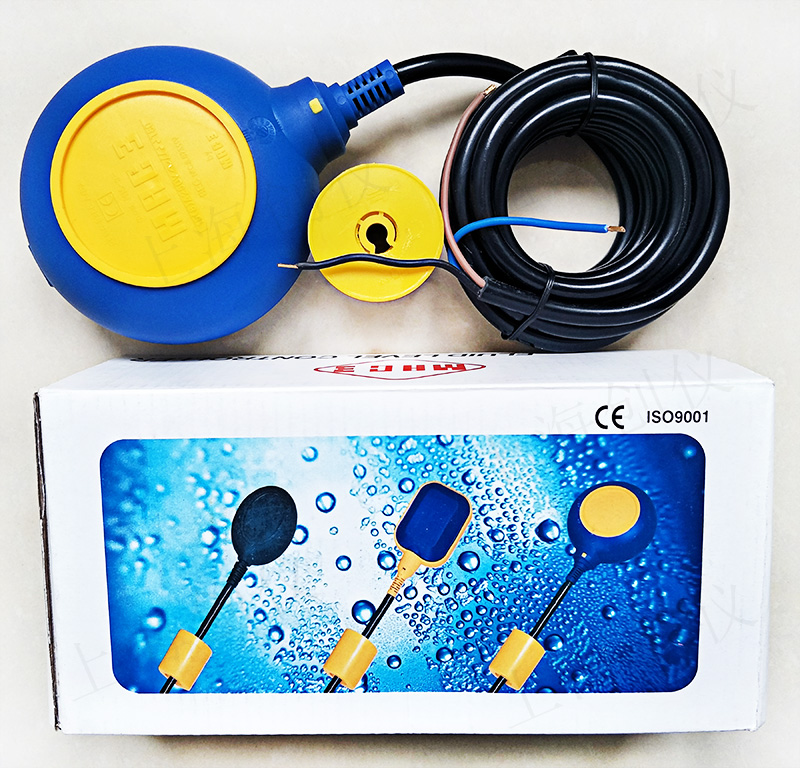

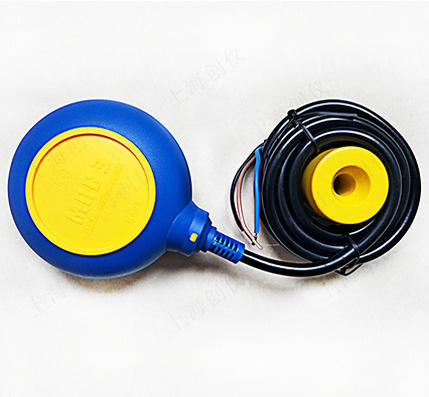

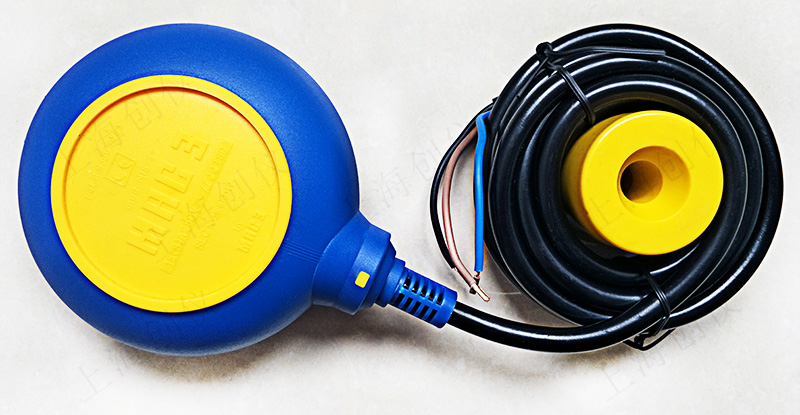

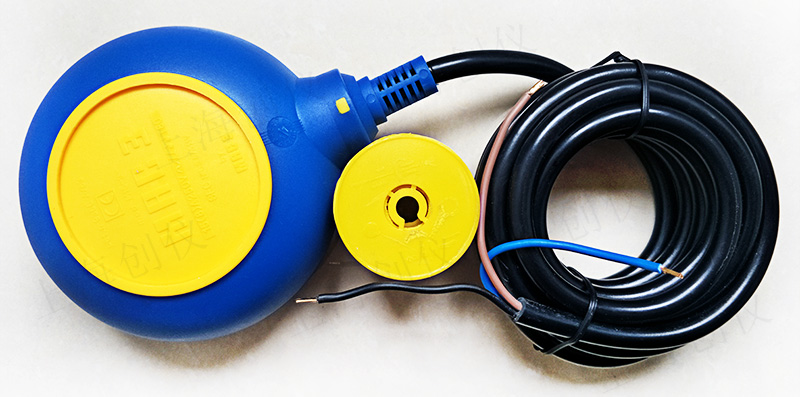

圖為mac-3液位開關
液位開關是通過軟電纜與水泵連接控制液位.
開關部分為完全密封的漂浮體,內部微動開關與電纜連接.
安 裝
1. 為保證液位開關有效工作,應按圖5和圖6所示將電纜固定在水箱或水池的某個位置.
2. 固定位置距開關體的電纜長度確定了水泵開啟和停止的位置.
3. 應確定開關能夠自由漂浮,不受其它設施影響.
4. 安裝過程中,電纜接頭不能祼露,更不能浸入水中.
配 重 安 裝 （ 配重正確安裝方式見圖7 ）
1. 將電纜從開口方向轉動插入,同時塑料環形卡環會脫落(如需要,可用螺絲起子撬下).
2. 將卡環卡在配重在電纜上的固定位置.
3. 將配重輕輕轉動套壓在卡環上.配重需要額外訂購.
電 氣 連 接
（注：接線時,務必確定水泵最大功率不超過開關標定值.）
2. 電纜線是開關的一部分,如果發現損壞,必須更換開關,不能只更換電纜.
3. 黃/綠色接地線必須與相關接地端子聯接,截面積不小于1mm2接地裝置必須可靠,有效.
電 氣 特 性
|
工作溫度
|
高至50°C
|
|
保護等級
|
(通過浸入1米深50°C水中,歷時7天實驗)
|
|
MAC3可靠性實驗
|
浸入10米深50°C水中,歷時7天實驗
|
|
污染等級
|
正常
|
|
自動動作性
|
1B(微動斷開操作)
|

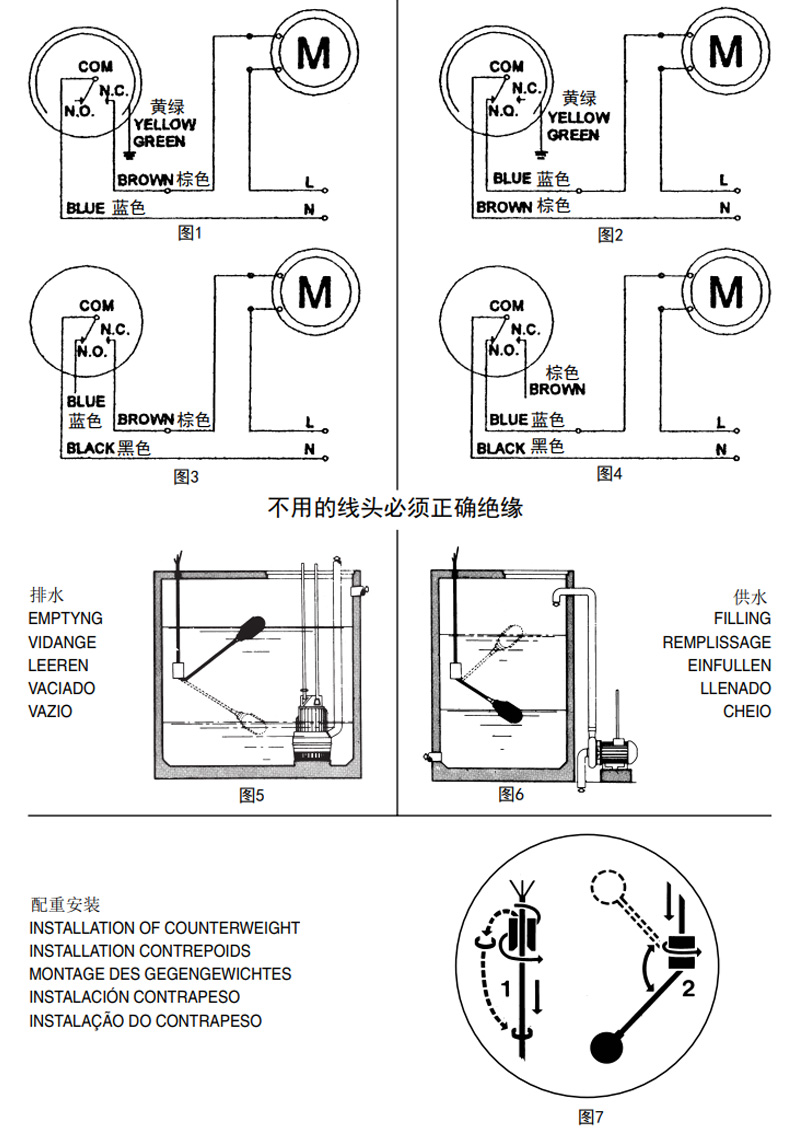

安 裝 示 意 圖
