解析2000系列差壓表的設計與結構特點

2021-03-24

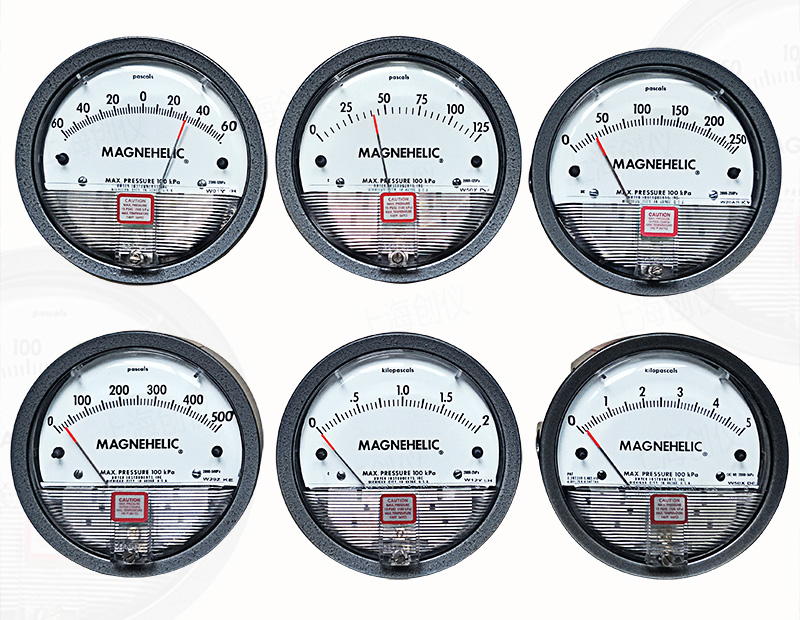

創儀本篇主要給大家解析下關于2000系列Magnehelic?差壓表的設計與結構特點！

外殼：為嵌入安裝提供蘭盤.

平滑塑料表面：具有強的抗破壞性,提供無失真的顯示.

精密刻度盤：數據易準確讀取.

紅頭指針：熱處理鋁管,便于讀數,緊固地裝在軸架上.

指針限位：模壓橡膠.防止指針越位造成損壞.

“骨架”裝配：為軸,螺旋彈簧軸承,指針架提供安裝.

藍寶石軸承：防震安裝,給彈簧管提供無磨損軸承,運動機構浸在高粘性硅液體中.

調零旋鈕：在塑料外殼上,無需拆蓋即可調零.“O”型環密封提供壓力密封.

“O”型密封環：用于殼蓋,保證殼內壓力均勻.

硅橡膠漏氣插口：為額定壓力15PSIG的儀表提供過壓力保護.大約25PSIG時打開.

鑄鋁外殼：是精密鑄成.酸洗能忍耐168小時噴鹽測試.外面是深灰色.各種型號均采用同一外殼尺寸,可表面安裝,也可以嵌入安裝.

硅橡膠膜片：帶一體化前后“O”型環.它被密閉片和夾持環鎖住密閉.過壓時,膜片運動受限,從而不受損壞.

量程標定彈簧：是一片不銹鋼,由瑞典彈簧鋼制成.具溫度補償設計.小幅度的運動保證了長的壽命和一致性.它給膜施加一定壓力.標定時調節有效的長度.

鋁鎳鈷磁鋼：安裝于彈簧一側,使螺旋軸旋轉,而沒有機械聯接.

軸：由高磁導率合金精密制成,在氫環境中倒角,退火,以達到zui佳磁性能.安裝在寶石軸承上,它自由旋轉以對準磁場方向,從而轉送壓力變化到指針上.

關于2000系列差壓表相關信息,創儀就分享到這啦,如想了解更多產品信息及技術解答歡迎咨詢我們！
